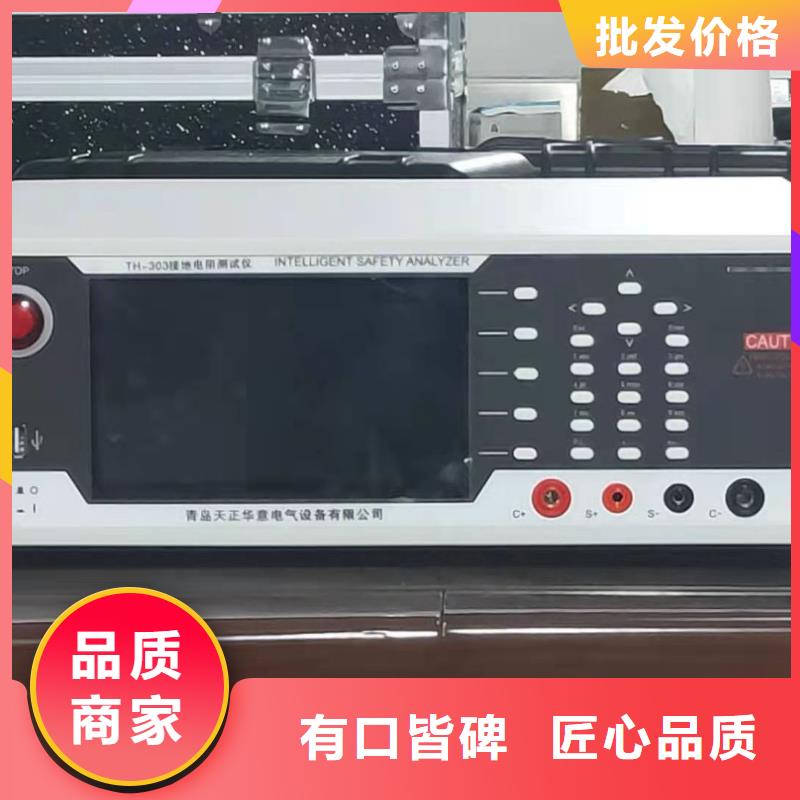

江门接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

江门接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；

江门接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

江门接地导通测试仪测量结果的意义如下：Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值V： 施加电压值（电流桩上面的电压）I： 试品流过的电流F1F2 : 试验频率打印结束后，关闭电源开关，测试完毕。6). 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。4、测试菜单详细解释1). 测量方式: 仪器可以选择五种测量方式即“地网” “电流桩” “电压桩” “接地” “电压”.前三种的作用分别是测量地网阻抗电流桩阻抗电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。默认线长20米。也可以修改线长。“电压”的作用是测量跨步电压，接触电压等参数。（注意，“电压”需要配相应的电极）2). 频率选择: 仪器可以选择两种测量频率即“变频”和 “定频”.在现场做实验时候一定要选择“变频”来做实验这样测量能够现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3). 电流选择: 仪器提供5种测量电流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根据电流桩阻抗的大小来选择测试电流.一般情况下使用1A电流即可.4). 自动打印: 当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能.当选择自动打印时候测试完毕

江门接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

江门接地导通测试仪．数据锁定/存储开机或测量完成后，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为20.2mΩ，短按“MEM”显示存储为第4组数据。9．数据查阅/删除开机或测量完成后，长按“MEM”键(超过3秒)进入数据查阅，存储数据界面和存储数据组号对应的界面交替闪烁。按“ ”或“ ”键以步进值为1选择查阅数组号对应数据，一直按住“ ”或“ ”键以步进值为5选择查阅数组号，再按“MEM”键退出查阅。见下图查阅时下图中数字3为当前组数，8为总组数，若无存储数据，LCD显示“NULL”，见下图。在数据查阅状态下，按“SET”键进入数据删除，按“ ”或“ ”键选择“NO”或“yES” 选“NO”再按“SET”键不删除返回数据查阅状态，选“yES”再按“SET”键删除所存数据，删除后显示如下图。10．数据上传连接好电脑与仪表的USB通讯线，仪表开机，运行监控软件，若USB连接成功，即可以读取存储的历史数据，上传电脑并保存。监控软件具有在线实时监

江门接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量

江门接地导通测试仪此时，如果按存储键，可对数据进行存储，如果想打印数据，长按选择键可进行打印测试结果；按确认键，仪器重新开始测量，按复位键结束测试，仪器变为开始选择界面。（8）如果想查询数据，请按选择键使查询处于反显，按确认键进入，屏幕显示如下：记录10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m图七按“确认键”记录号减一，显示上一条记录。按“存储键”记录号加一，显示下一条记录。按选择键打印当前记录。按复位键退出查询。（9）如果仪器开机时显示的时间不正确，可按选择键使设置处反显，按确认键进入，显示如下：设置时间设置参数返回图八按选择键使设置时间反显，按确认键进入下一界面：2009-12-2915：43：15图九按选择键进行修改，按确认键使光标后移，当光标到一项时，修改完成按确认键确认后时间开始变化，几秒钟后屏幕返返回图八界面，选择返回确认后回到图三界面。五、仪器的成套性1、接地线成组电阻测试仪主机一台 2、测 试 线 一套3、电 源 线 一条4、保 险 管（5A） 二只5、使用说明书 一本6、打 印 纸 两卷7、接 地 线 一条8、合 格 证 一张9、保 修 卡 一张10、装 箱 单 一张六、售后服务仪器自购买之日起一年内属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。

江门接地导通测试仪标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、注意事项1、在测试完成后拆线前，一定要按复位键，方可进行拆线。2、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。3、测试夹与的被测品引出端连接时，要注意引出端长期裸露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。九、仪器成套性直流电阻测试仪主机 一台专用测试线 一套三芯电源线 一条保险管10A打 印 纸 两支两卷使用说明书 一本合 格 证 一张保 修 单 一张接 地 线 一条标 准电 阻 一个装 箱 单 一张十、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

江门接地导通测试仪测试中屏幕实时显示电阻值和测试电流值，若电池电量不足会主动停止测试，此模式下注意要等待测试值稳定才是正确的结果。单次测试模式：测试完成后会自动停止测试和自动放电，若蜂鸣器响，代表处于放电状态，放电完成后即可进行下一次测试。测试过程中，可通过短按“”键进行提前中断测试，便于开始下一次测试。（5）数据储存测试完成后自动编号储存数据，多可存储9999组数据。（6）记录查询开机后，按“”返回键进入主菜单界面，按“”或“”键移动光标至“记录查询”项，按“”键进入储存记录查询页面，默认跳到的测试值处开始查询，按“”或“”键翻页查询保存的测试数据。长按“”或“”可快速翻页。（7）数据删除进入记录查询界面后，按“”或“”键选择删除记录、全部删除、记录导出功能。单条记录删除：删除当前该条数据，删除时间与所储存的数据量有关（储存的数据量为35条时，删除所需时间约为10s）。全部删除：删除所有已存的数据，大约需要0.1秒钟完成。记录导出：在仪表连接U盘，可将数据导入到U盘。选择删除后，按“”键确定，弹出是否删除对话框“ ”，按“”或“”键移动光标选择YES或NO，再按“”键进行确认或者取消删除。（注：当数据量较多时，在将数据备份完成后，建议选择全部删除。）（8）数据导出在数据记录查阅界面，插入U盘，按“”或“”键移动光标到数据导出，再按“”键导出记录数据到U盘，记录数据为TXT格式。（9）打印实时打印测试数据：测试完一组有效数据后，如果需要打印测试数据，按“”键可打印当前测试的数据。打印储存数据：在记录查阅界面，翻页到所需打印的数据页，点击“”键即可打印当前查阅的数据。

江门接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

江门接地导通测试仪仪器自动打印结果.当取消自动打印时候如果想打印结果需要手动打印结果.5). 手动打印: 仪器测试完毕出现图7所示的界面.按 键可以在“print”“quit”之间选择.如果选择“print”按一下“确认”键就会打印结果.如果选择“quit” 按一下“确认”键就会返回初始界面如图3所示.5、测试过程中仪器自诊说明1）“请开机重启”时候 ，可能是仪器内部电源保护，关机重启。2）“电源模块错误，请联系厂家”时候，把光标移动到“地网”上，按十下“确认”键，听到仪器喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。然后关机重启。如果继续无法测试，请联系厂家。3）测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。地桩深度不少于0.5m。电流桩电阻应该小于200Ω.4）若仪器显示的测量值极低（＜0.01Ω）则可能是电压线未连接上。5）仪器检测时候，必须在C1输出端串接20欧以上的电阻，用来模拟现场电流桩电阻，否则有可能造成测量数据误差偏大。　五、注意事项1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。2、四极法测量时仪器会自动接线误差。3、当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能4、本仪器如出现其它故障，请直接与本公司售后服务部联系，请不要私自拆检。
